扫码添加微信
发布日期：2020-12-15 浏览次数：2587
木屑制活性炭
活性炭是极有价值的吸收材料，广泛应用于工业脱色等。用木屑制活性炭的基本原料如下：木屑——细度均匀，以针叶树木屑为佳，含水量低于30%，无腐烂现象，不含泥沙、金属屑等杂质，氧化锌——浓度96-98%，洁白无吸水潮解性的粉末；盐酸——工业纯。
一、工艺过程
1.木屑的处理:将木屑过筛，使木块木花及金属杂质分离，然后晒干，以含水量30%为标准。
每75千克木屑拌以浓度50波美度的氯化锌溶液225千克，5小时后翻拌1次，静置10小时方可进行炭化。
2.炭化:将静置10小时以上的处理木屑加入开口平底炭化炉内，加热进行炭化并不断搅拌(不可使炉底木屑结成厚块)，约1小时候，木屑全部变黑(温度300-400℃，炭化完毕应尽快加入活化炉内，以免吸收水分在高温时发生炽燃。
3.活化:将炭化屑平置于高温活化炉(炉温700℃以上)中，每15分钟须均匀翻拌一次。待活化炉内的炭全部为褐色(温度650-700℃约2小时)时，活化才完成。
活化完成后，推入储室待温度降低后取出。翻拌及出炉时，须动作迅速以减少炭在高温时与空气接触时间，这样既能避免炽燃、保持炉温，又能减少ZnCL2逸散。
4.氯化锌回收:将完成活化的炭，加入洗涤器内，以25-30波美度氯化锌溶液淋洗，洗得的50波美度氯化锌溶液留作下次处理木屑用。再用低浓度氯化锌溶液继续淋洗，至洗液为1波美度时，回收工作完成。
5.漂洗:将回收氯化锌后的炭放入缸内，加入盐酸3%(相对干燥炭重量)，加水，用水蒸气冲热。洗液供回收氯化锌用。
继续用清水漂洗，直到漂液内加入碳酸钠试液无白色沉淀即可。
6.离心脱水、干燥、粉碎、包装:将漂洗好的炭用离心机甩干(含水量为30%)，不可过干，以免炽燃或飞扬。
将炒干炭送进烘箱(温度不超过120℃)内进行干燥，至含水量约5%时为止。干燥过程中须时加拌动。再把干燥炭小心放入球磨机内，再放入同重量的磁球，关紧机盖予以球磨，细度为120目。最后取出，放入衬防潮纸袋的木桶内包装。
二、产品质量标准
1.脱色能力:0.2克炭加60毫升亚甲基蓝溶液，振动15分钟，滤液无色。
2.末炭化物:0.25克炭加1MNaOH溶液10毫升，煮沸，滤液为无色。
3.水分:1克炭于120℃下干燥4小时，失重不超过15%。
椰壳高效净水净气活性炭
随着经济的不断发展，环境污染特别是水污染日益加剧已经成为不可否认的客观事实，水直接关系到人们生命健康。利用活性炭可去除水中嗅和味、色度、余氯、胶体、有机物(合成洗涤剂、农药、除草剂、杀虫剂、合成染料、三卤甲烷、卤乙酸、内分泌干扰物如. . .
时间：2021-01-05
活性炭在水处理中实际应用
1、前言据统计，我国每年排出的工业废水约为8×108m3，其中不仅含有氰化物等剧毒成分，而且含有铬、锌、镍等金属离子。废水的处理方法很多，主要有化学沉淀法、电解法和膜处理法等，本文介绍的是活性炭吸附法。活性炭的表面积巨大，有很高的物. . .
时间：2020-12-15
有机废气处理活性炭的选择
活性炭选不好衰减明显寿命不长，一般6个月-1年左右要换一次，换一次活性炭成本很高。专用活性炭吸附力可达100%以上，且脱附性，稳定性好，因此寿命2-3年以上，可节约成本。活性炭比表面积和孔结构关系很大，不同的有机溶剂选用不同孔径的活性炭. . .
时间：2020-12-15
活性炭基础知识
活性炭是一种由含碳材料制成的外观呈黑色，内部孔隙结构发达、表面积大，吸附能力强的一类微晶质碳素材料。它是一种常用的吸附剂、催化剂或催化剂载体，广泛应用于几乎所有的国民经济部门和人们的日常生活。1.活性炭分类－由于原料来源、制造方法、. . .
时间：2020-12-15

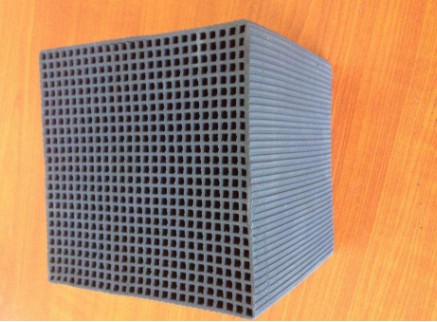

蜂窝活性炭在有机废气处理中的技术应用
1、吸附能力强大量应用在低浓度、大风量的各类有机废气净化系统中。被处理废气在通过蜂窝活性炭方孔时能够充分与活性炭接触，对各种废气吸附效率可达80%，可广泛用于净化处理含有甲苯，二甲苯、苯、等苯类、酚类、脂类、醇类醛类等有机气体、恶臭. . .
时间：2020-12-15
有机废气处理技术获突破 活性炭较为常用
有机废气治理是指用多种技术措施，通过不同途径减少石油损耗、减少有机溶剂用量或排气净化以消除有机废气污染。有机废气污染源分布广泛。为防止污染，除减少石油损耗、减少有机溶剂用量以减少有机废气的产生和排放外，排气化是目前切实可行的治理途径。常. . .
时间：2020-12-15
